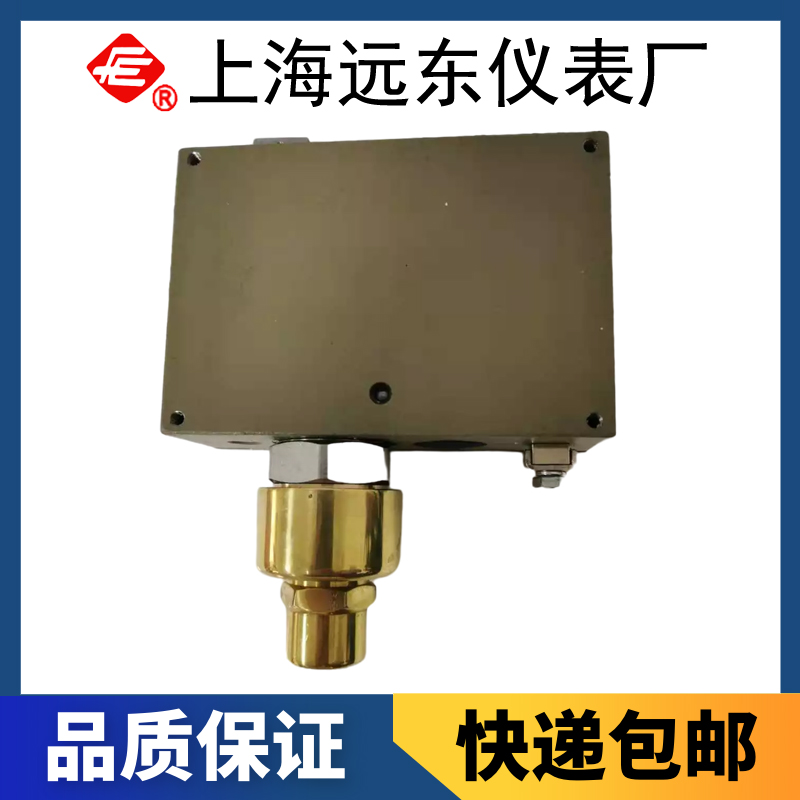

- 產品名稱：壓力控制器
- 產品型號：D502/7D系列
- 產品銘牌：SAIC
- 生產廠商：上海遠東儀表廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海遠東儀表廠 > 產品目錄 > 產品展示 > D502/7D壓力控制器 >
-
D502/7D系列壓力控制器產品概述：
控制器采用波紋管式傳感器。可用于空氣、氣體、水蒸汽等中性氣體和水、致冷劑、油等液體介質。控制器的設定值可調，調節范圍-0.1……2.5Mpa。
D502/7D系列壓力控制器特點：可用于真空。
D502/7D系列壓力控制器產品概述：
控制器采用波紋管式傳感器。可用于空氣、氣體、水蒸汽等中性氣體和水、致冷劑、油等液體介質。控制器的設定值可調，調節范圍-0.1……2.5Mpa。
D502/7D系列壓力控制器特點：可用于真空。
主要技術性能：
防 爆 型 | |
工作粘度 | <1×10-3m2/s |
開關元件 | 微動開關 |
防爆等級 | ExedII CT5 合格證編號 GYB081089X |
外殼防護等級 | IP54(符合DIN40050,與GB4208中IP54相當) |
環境溫度 | -40℃～＋50℃ |
介質溫度 | 0℃～95℃ |
安裝位置 | 壓力接口垂直向下 |
抗振性能 | Max:20m/s2 |
重復性誤差 | ≤1% |
觸點容量 | DC250V 0.25A(阻性) 60Wmax AC250V 5A(阻性) 1250VAmax |
規格
D502/7D切換差不可調
設定值調節 范 圍 MPa | 切換差不大于 | ***大允許壓力* MPa | 開關切 換次數 次/分 | 壓力傳感器材料 | 接 口 內螺紋 | 重量 kg | 外形尺寸圖號 | 訂貨目錄編號 | ||||
設定值范圍 下 限 MPa | 設定值范圍 上 限 MPa | 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||
-0.1??0 -0.1??0.1 -0.1??0.16 -0.1??0.25 | 0.006 0.007 0.008 0.009 | 0.007 0.008 0.009 0.012 | 1 | 20 | 黃銅 | 不銹鋼00Gr17Ni14M02（316L） | G1/4″ | 1.0 | 01 | 04 | 0810100 0810200 0810300 0810400 | 0850180 0850280 0850380 0850480 |
0??0.1 0??0.16 0.01??0.25 | 0.007 0.008 0.009 | 0.008 0.009 0.01 | 1 | 1.0 | 01 | 04 | 0811100 0811200 0811300 | 0851180 0851280 0851380 | ||||
0.02??0.4 0.03??0.6 0.03??1 | 0.03 0.03 0.03 | 0.03 0.035 0.04 | 2 | 0.85 | 02 | 05 | 0811400 0811500 0811600 | 0851480 0851580 0851680 | ||||
0.05??1.6 0.05??2.5 | 0.07 0.07 | 0.08 0.09 | 5 | 0.9 | 03 | 06 | 0811700 0811800 | 0851780 0851880 | ||||
D502/7D切換差可調
設定值調節 范圍 MPa | 切換差調節范圍 | ***大允 許壓力 MPa | 開關切換次數 次/分 | 壓力傳感器材料 | 接 口 內螺紋 | 重量 kg | 外形尺寸圖號 | 訂貨目錄編號 | ||||
設定值范圍 下 限 MPa | 設定值范圍 上 限 MPa | 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||
-0.1??0 -0.1??0.1 -0.1??0.16 -0.1??0.25 | 0.018…0.08 0.019…0.1 0.02…0.2 0.022…0.25 | 0.019?0.08 0.021?0.1 0.022?0.2 0.024?0.25 | 1 | 20 | 黃銅 | 不銹鋼00Gr17Ni14 M02（316L） | G1/4″ | 1.05 | 01 | 04 | 0800100 0800200 0800300 0800400 | 0840180 0840280 0840380 0840480 |
0??0.1 0??0.16 0.01??0.25 | 0.015…0.08 0.018…0.1 0.02…0.2 | 0.016?0.08 0.025?0.1 0.024?0.2 | 1 | 1.05 | 01 | 04 | 0801100 0801200 0801300 | 0841180 0841280 0841380 | ||||
0.02??0.4 0.03??0.6 0.03??1 | 0.08…0.25 0.08…0.5 0.09…0.8 | 0.08?0.25 0.09?0.5 0.1?0.8 | 2 | 0.9 | 02 | 05 | 0801400 0801500 0801600 | 0841480 0841580 0841680 | ||||
0.05??1.6 0.05??2.5 | 0.17…1.2 0.18…2 | 0.19?1.2 0.2?2 | 5 | 0.95 | 03 | 06 | 0801700 0801800 | 0841780 0841880 | ||||
注：*）在實際工作中，即使短暫的壓力峰值也不能超過此值。
◇控制器的選區用和安裝說明（詳見控制器的安裝和選用）
◇設定值的調整（詳見壓力控制器設定值的調整）
附件：
可選用附件目錄編號：0574767， 0574772，0574773，SC5.470.505
