產品名稱：裝配式熱電偶
產品型號：WRE系列
產品銘牌：AT
生產廠商：上海自動化儀表三廠
銷售單位：連儀
所屬類別：生產廠家 > 上海自動化儀表三廠 > 產品目錄 > 產品展示 > WR系列熱電偶 > 裝配式熱電偶 >

產品簡介

規格參數

WRE裝配熱電偶工作原理熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值?！? 熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。裝配式熱電偶型號規格統一設計型熱電偶

WRE裝配熱電偶

產品特征：

工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

根據國家規定，我廠從1987年起開始生產符合LEC國家標準分度號的鉑銠30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳鉻、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等形式熱電偶，應符合JB/T9238-1999標準。

裝配式熱電偶主要技術指標

溫度測量范圍和允許誤差

熱電偶類別	代號	分度號	測量范圍℃	允許偏差△t　℃
鉑銠₃₀-鉑銠₆	WRR	B	0～800	±1.5℃或±0.25%│t│
鉑銠10-鉑	WRP	S	0～1600	±1.5℃或±0.25%│t│
鎳鉻-鎳硅	WRN	K	0～1300	±2.5℃或±0.75%│t│
鎳鉻-銅鎳	WRE	E	0～800	±2.5℃或±0.75%│t│

注“t”為感溫元件實測溫度

熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T_0.5表示。

熱電偶公稱壓力　

一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不***與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。

熱電偶***小置入深度　　

應不小于其保護管外徑的8～10倍（特殊產品例外）。

熱電偶絕緣電阻（常溫）　　

常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。

a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100.

即Rr.L≥100 MΩ。M L＞1m

式中：Rr-熱電偶的常溫絕緣電阻值MΩ

b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ

上限溫度絕緣電阻　　

熱電偶的上限溫度絕緣電阻應不小于下表現定：

上限溫度tm℃	試驗溫度t℃	電阻值MΩ
100≤tm＜300	t=tm	10
300≤tm＜500	t=tm	2
500≤tm＜850	t=tm	0.5
850≤tm＜1000	t=tm	0.08
1000≤tm＜1300	t=tm	0.02
tm＞1300	t=1300	0.02

WRE裝配熱電偶型號表示

W	R	規格					內容
		R					鉑銠₃₀-鉑銠₆
		P					鉑銠₁₀-鉑
		N					鎳鉻-鎳硅
		E					鎳鉻-銅鎳（鎳鉻-康銅）
		熱電偶材料	-	1			無固定式裝置式
				2			固定螺紋式
				3			活動式法蘭
				4			固定法蘭式
				5			活動法蘭角尺形式
				6			固定螺紋錐形保護管式
				安裝固定形式	2		防濺式
					3		防水式
					4		隔爆式
					接線盒形式	0	?16mm保護管
						1	?25mm保護管（雙層套管）
						2	?16mm高鋁質管（單層套管）
						3	?20mm高鋁質管
						設計序號
W	R	□	-	□	□	□

WRE裝配熱電偶工作原理

熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。　

熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

裝配式熱電偶型號規格

統一設計型熱電偶

無固定裝置式（陶瓷保護管）熱電偶

熱電偶類別	產品型號	分度號	測溫范圍℃	規格		熱響應時間T_0.5S
				直徑mm	保護管材料
單支鉑銠₃₀-鉑銠₆	WRR-120	B (LB-2)^﹡	0～1600	Φ16	剛玉質	<150
	WRR-121			Φ25		<360
雙支鉑銠₃₀-鉑銠₆	WRR₂-120			Φ16		<150
	WRR₂-121			Φ25		<360
單支鉑銠₁₀-鉑	WRP-120	S (LB-3)^﹡	0～1300	Φ16	高鋁質	<150
	WRP-121			Φ25		<360
雙支鉑銠₁₀-鉑	WRP₂-120			Φ16		<150
	WRP₂-121			Φ25		<360
單支鎳鉻-鎳硅	WRN-122	K (EU-3)^﹡	0～1100	Φ16	高鋁質	<240
	WRN-123		0～1200	Φ20
雙支鎳鉻-鎳硅	WRN₂-123		0～1100
單支鉑銠₃₀-鉑銠₆	WRR-130	B (LL-2)^﹡	0～1600	Φ16	剛玉質	<150
	WRR-131			Φ25		<360
雙支鉑銠₃₀-鉑銠₆	WRR₂-130			Φ16		<150
	WRR₂-131			Φ25		<360
單支鉑銠₁₀-鉑	WRP-130	S (LB-3)^﹡	0～1300	Φ16	高鋁質	<150
	WRP-131			Φ25		<360
雙支鉑銠₁₀-鉑	WRP₂-130			Φ16		<150
	WRP₂-131			Φ25		<360
單支鎳鉻-鎳硅	WRN-133	K (EU-2)^﹡	0～1200	Φ30	高鋁質	<240
雙支鎳鉻-鎳硅	WRN₂-133		0～1100

注：1）結構特征：非置入部分為碳鋼20^﹟

2）直徑Φ25mm為雙層瓷套管。

3）大“﹡”分度號作特殊規格訂貨。

保護管直徑和長度規格表

Φ16（單層）		Φ20		Φ25（雙層管）
總長L	置深I	總長L	置深I	總長L	置深I
300	150	400	250	550	400
350	200	450	300	650	500
400	250	550	400	900	750
450	300	650	500	1150	1000
550	400	900	750	1650	1500
650	500	1150	1000	2150	2000
900	750	1650	1500
1150	1000	2150	2000

無固定裝置式熱電偶

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料	規格	接線盒形式
					總長Lmm
單支鎳鉻-鎳硅	WRN-120	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20	300 350 400 450 550 650 900 1150 1650 2150	防濺式
雙支鎳鉻-鎳硅	WRN₂-120
單支鎳鉻-銅鎳	WRE-120	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-120
單支鎳鉻-鎳硅	WRN-130	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20		防水式
雙支鎳鉻-鎳硅	WRN₂-130
單支鎳鉻-銅鎳	WRE-130	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-130

注1）熱響應時間T_0.5<90秒

2）保護管材料中打“﹟”符號表示雙支無此牌號材料

3）打“﹡”分度號作特殊規格訂貨

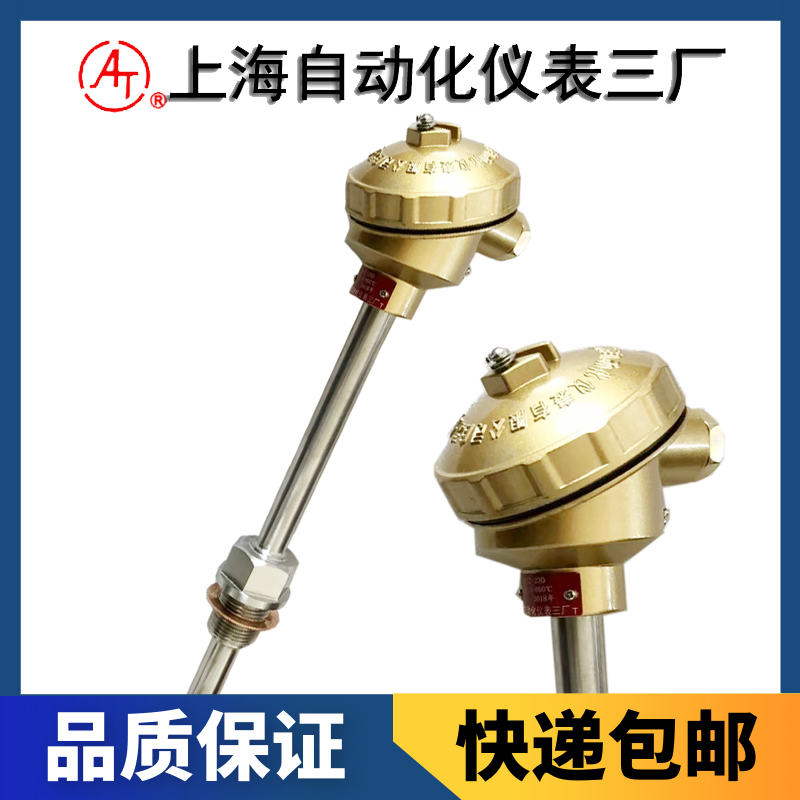

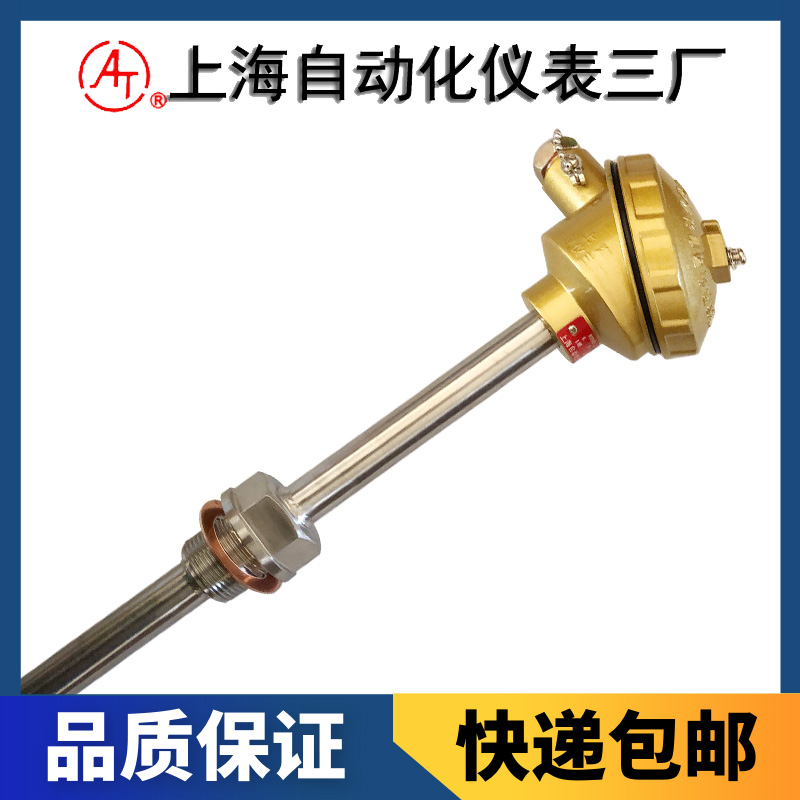

固定螺紋式熱電偶

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料	規格		接線盒形式
					總長Lmm	置深lmm
單支鎳鉻-鎳硅	WRN-220	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20	300 350 400 450 550 650 900 1150 1650 2150	150 200 250 300 400 500 750 1000 1500 2000	防濺式
	WRN-220A
雙支鎳鉻-鎳硅	WRN₂-220
	WRN₂-220A
單支鎳鉻-銅鎳	WRE-220	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
	WRE-220A
雙支鎳鉻-銅鎳	WRE₂-220
	WRE₂-220A
單支鎳鉻-鎳硅	WRN-230	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20			防水式
雙支鎳鉻-鎳硅	WRN₂-230
單支鎳鉻-銅鎳	WRE-230	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-230

注1）熱響應時間T_0.5<90秒。

2）保護管材料中打“﹟”符號表示雙支無此牌號材料。

3）打“﹡”分度號作特殊規格訂貨。

4) 公稱壓力：10Mpa。

固定螺紋型號規格對照表

產品型號	固定螺紋規格
產品型號	M0
WRN-220	M27×2
WRN-220A	G3/4〞
WRN₂-220	M27×2
WRN₂-220A	G3/4〞
WRE-220	M27×2
WRE-220A	G3/4〞
WRE₂-220	M27×2
WRE₂-220A	G3/4〞
WRN-230	M27×2
WRN₂-230	M27×2
WRE-230	M27×2
WRE₂-230	M27×2

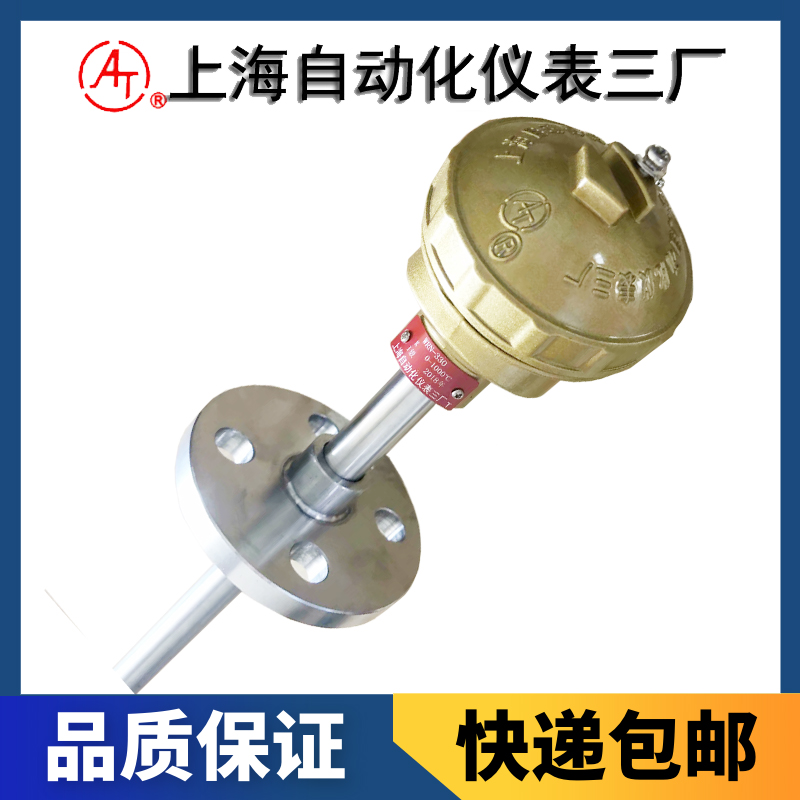

活動式法蘭式熱電偶

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料	規格	接線盒形式
					總長Lmm
單支鎳鉻-鎳硅	WRN-320	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20	300 350 400 450 550 650 900 1150 1650 2150	防濺式
雙支鎳鉻-鎳硅	WRN₂-320
單支鎳鉻-銅鎳	WRE-320	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-320
單支鎳鉻-鎳硅	WRN-330	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20		防水式
雙支鎳鉻-鎳硅	WRN₂-330
單支鎳鉻-銅鎳	WRE-330	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-330

注1）熱響應時間T_0.5<90秒。

2）保護管材料中打“﹟”符號表示雙支無此牌號材料。

3）打“﹡”分度號作特殊規格訂貨。

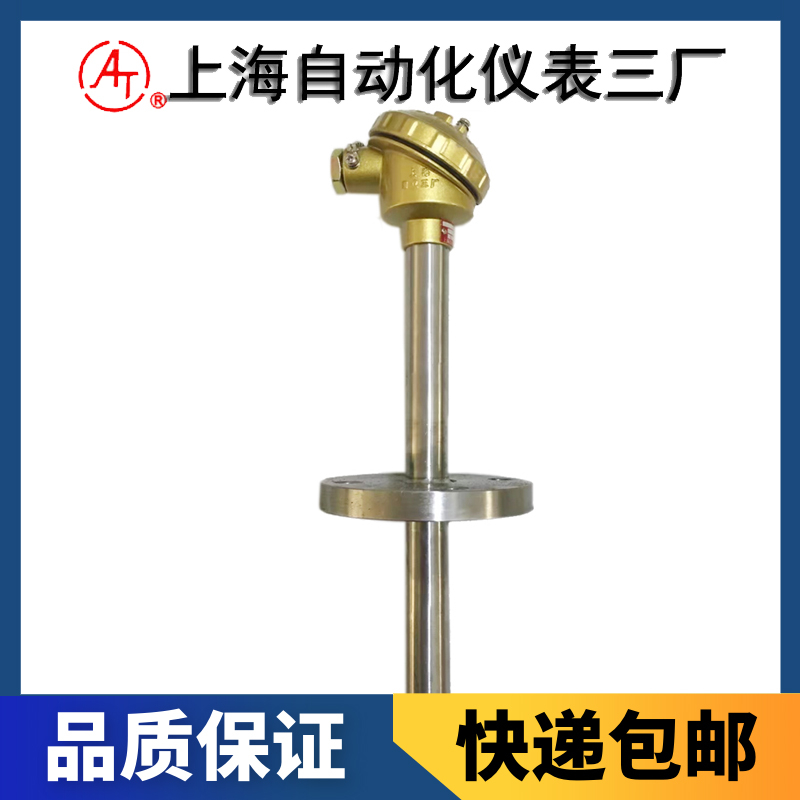

固定法蘭式熱電偶

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料	規格		接線盒形式
					總長Lmm	置深lmm
單支鎳鉻-鎳硅	WRN-420	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20	300 350 400 450 550 650 900 1150 1650 2150	150 200 250 300 400 500 750 1000 1500 2000	防濺式
	WRN-420A
雙支鎳鉻-鎳硅	WRN₂-420
單支鎳鉻-銅鎳	WRE-420	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
	WRE-420A
雙支鎳鉻-銅鎳	WRE₂-420
單支鎳鉻-鎳硅	WRN-430	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20			防水式
雙支鎳鉻-鎳硅	WRN₂-430
單支鎳鉻-銅鎳	WRE-430	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-430

注1）熱響應時間T_0.5<90秒。

2）保護管材料中打“﹟”符號表示雙支無此牌號材料。

3）打“﹟”分度號作特殊規格訂貨。

4) 公稱壓力：2.5Mpa。

固定法蘭型號規格對照表

產品型號	固定法蘭盤規格（專業標準）
產品型號	D₀	D₁	D₂	H
WRN-420	Φ95	Φ65	Φ45	15
WRN-420A	Φ95	Φ70	Φ36	10
WRN₂-420	Φ95	Φ65	Φ45	15
WRE-420	Φ95	Φ65	Φ45	15
WRE-420A	Φ95	Φ70	Φ36	10
WRE₂-420	Φ95	Φ65	Φ45	15
WRN-430	Φ95	Φ65	Φ45	15
WRN₂-430	Φ95	Φ65	Φ45	15
WRE-430	Φ95	Φ65	Φ45	15
WRE₂-430	Φ95	Φ65	Φ45	15

活動式法蘭角尺形熱電偶

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料	規格	接線盒形式
					總長L×L₁mm
單支鎳鉻-鎳硅	WRN-520	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20	500×500 750×750	防濺式
雙支鎳鉻-鎳硅	WRN₂-520
單支鎳鉻-銅鎳	WRE-520	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-520
單支鎳鉻-鎳硅	WRN-530	K (EU-2)^﹡	0～800 0～1000	不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20		防水式
雙支鎳鉻-鎳硅	WRN₂-530
單支鎳鉻-銅鎳	WRE-530	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-530

注1）熱響應時間T_0.5<90秒。

2）保護管材料中打“﹟”符號表示雙支無此牌號材料。

3）打“﹟”分度號作特殊規格訂貨。

固定螺紋錐形保護管熱電偶

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料	規格		接線盒形式
					總長Lmm	置深lmm
單支鎳鉻-鎳硅	WRN-621	K (EU-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti	225 250 300 350 400	75 100 150 200 250	防濺式
	WRN-621A
雙支鎳鉻-鎳硅	WRN₂-621
單支鎳鉻-銅鎳	WRE-621	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
	WRE-621A
雙支鎳鉻-銅鎳	WRE₂-621
單支鎳鉻-鎳硅	WRN-631	K (EU-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti			防水式
雙支鎳鉻-鎳硅	WRN₂-631
單支鎳鉻-銅鎳	WRE-631	E (EA-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti
雙支鎳鉻-銅鎳	WRE₂-631

注1）熱響應時間T_0.5<90秒。

2）打“﹟”分度號作特殊規格訂貨。

3) 公稱壓力：30Mpa，流速：<80米/秒。

固定螺紋錐形保護管型號對照表

產品型號	固定螺紋規格
產品型號	M0
WRN-620，621	M33×2
WRN-620A,621A	G1〞
WRN₂-620,621	M33×2
WRE-621	M33×2
WRE-621A	G1〞
WRE₂-621	M33×2
WRN-631	M33×2
WRN₂-631	M33×2
WRE-631	M33×2
WRE₂-631	M33×2

焊接固定錐形保護管熱電偶

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料	熱響應時間T_0.5S	工作端形式
單支鎳鉻-鎳硅	WRN-624	K (EU-2)^﹡	0～600	不銹鋼 ICr18Ni9Ti	<20	接殼式
單支鎳鉻-鎳硅	WRN-625	K (EU-2)^﹡			<30	絕緣式
單支鎳鉻-銅鎳	WRE-624	B (EA-2)^﹡			<20	接殼式
單支鎳鉻-銅鎳	WRE-625	B (EA-2)^﹡			<30	絕緣式
