- 產品名稱：光學高溫計
- 產品型號：WGG2-201
- 產品銘牌：上儀
- 生產廠商：上海儀表（集團）上儀廠
- 銷售單位：上海連儀儀器儀表廠
- 所屬類別：生產廠家 > 上海儀表集團上儀廠 > 產品目錄 > 產品展示 > 溫度儀表及變送器 >
-
WGG2-201 光學高溫計 是一種非接觸式的高溫測量儀表，當測量溫度在熱電偶不適用或不可裝置的情況下，可以使用光學高溫計來測量。目前，光學高溫計被廣泛應用于測量澆鑄、軋鋼、玻璃熔融、鍛打、熱處理等溫度，是冶金、化工和機械等工業生產過程中不可缺少的測溫儀表
WGG2-201 光學高溫計（700-2000℃）
WGG2-201 光學高溫計 是一種非接觸式的高溫測量儀表，當測量溫度在熱電偶不適用或不可裝置的情況下，可以使用光學高溫計來測量。目前，光學高溫計被廣泛應用于測量澆鑄、軋鋼、玻璃熔融、鍛打、熱處理等溫度，是冶金、化工和機械等工業生產過程中不可缺少的測溫儀表
一，規格型號
| 產品型號 | 測量范圍℃ | 量程℃ | 允許基本誤差℃ | 附注 |
| WGG2-201 | 700～2000 | 1 | 700～<800℃ | ±33℃ |
| 800～1500℃ | ±22℃ | |||
| 2 | 1200～2000℃ | ±30℃ |
工作電壓：3V（兩節1#干電池）
工作距離：不小于0.7m
工作環境：溫度為10℃～50℃，相對濕度不大于80%
二，原理結構
產品的原理基于維恩公式，采用已知溫度的亮度（高溫計燈泡的燈絲的亮度）與被測物體的亮度進行比較來測量物體的溫度，通過光學系統在一定波段 （0.66μm）范圍比較燈絲與被測物體的表明亮度，使燈絲的亮度和被測物體的亮度相均衡，采用數字檢測及顯示技術讀出物體的亮度溫度。

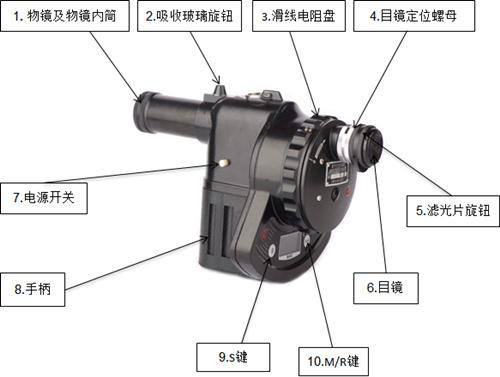

數字顯示式光學高溫計由光學系統和電測系統構成，結構如圖一所示：
三，測量與讀數
1. 進行亮度平衡時，應使燈絲的頂部亮度進行平衡，否則會產生很大的誤差。
2. 瞄準被測物體，接通電源，使用S鍵（量程鍵）切換量程，根據吸收玻璃旋鈕2的指向進行選擇。
3. 旋轉滑線電阻盤3，使燈絲的電流逐漸的增大，調節燈絲的亮度到燈絲頂部的象隱滅在被測物體的象中，讀取顯示的溫度值。光學高溫計燈泡燈絲的隱滅情況如圖四所示。
為了獲得正確的讀數，應該逐漸的調節高溫計燈泡燈絲的電流，先從從暗到亮，從亮到暗反復兩次，每次調整到燈絲隱滅時讀出溫度值，然后將四次讀數的平均值作為被測物體的亮度溫度。

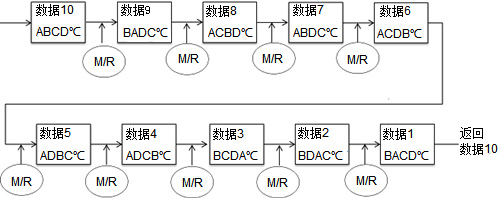

4. 數據處理，當需要存儲當前的數據時，要在松開電源開關7后，按下M/R鍵10（存儲再讀鍵），此次的測量溫度值被記錄，一共可以存儲十組數據。當需要查看以前的存儲數 據時，在關機后按下M/R鍵10，進入數據回現模式，自動顯示近一次保存的數據，每按一次M/R鍵，顯示上一次保存的數據，顯示完十個數據后自動跳回第 一個數據，如圖所示：
5. 求出真實溫度
光學高溫計是按黑體進行溫度刻度的，但在實際使用中，大部分被測物體的單位發射率?λ都小于1，故用光學高溫計測得的亮度溫度S℃總是低于該物體的真實溫度T℃需要按照附表2修正曲線加以修正。
修正公式：
真實溫度T℃=光學高溫計讀數S℃+溫度修正值Δt℃
物體的真實溫度T℃和其亮度溫度S℃及單色發射率ελ的關系式如下：
| 1 T+273 | = | 1 S+273 | +1.0404×10-4logελ |
修正方法：
根據被測對象，從附表1中查出其單色發射率?λ。由高溫計的終讀數S℃，從曲線圖的橫坐標中查出其對應位置，再從縱坐標中查出對應S℃及該種物體的的單色發射率?λ時的溫度修正值?t℃。由修正公式求出其真實溫度T℃。
6. 關機
當光學高溫計在待機15s后，無任何操作，即可關機。
附表1.有效波長λ=0.66μm時各種金屬材料的單色輻射率
| 材料名稱 | 表面無氧化層 | 有氧化層光滑表面 | |
| 固態 | 液態 | ||
| 鋁 | — | — | 0.22～0.4 |
| 銀 | 0.07 | 0.07 | — |
| 銅 | 0.35 | 0.37 | 0.8 |
| 鑄鐵 | 0.37 | 0.4 | 0.7 |
| 銅 | 0.1 | 0.15 | 0.6～0.8 |
| 康銅 | 0.35 | — | 0.84 |
| 鎳 | 0.36 | 0.37 | 0.85～0.96 |
| 鎳鉻合金 | |||
| 90%Ni，10%Cr | 0.35 | — | 0.87 |
| 80%Ni，20%Cr | 0.35 | — | 0.90 |
| 鎳鉻合金 | |||
| 95Ni，Al，Mn，Si | 0.37 | — | — |
| 磁器 | — | — | 0.25～0.50 |
| 石墨（粉狀） | 0.95 | — | — |
| 碳 | 0.80～0.93 | — | — |
