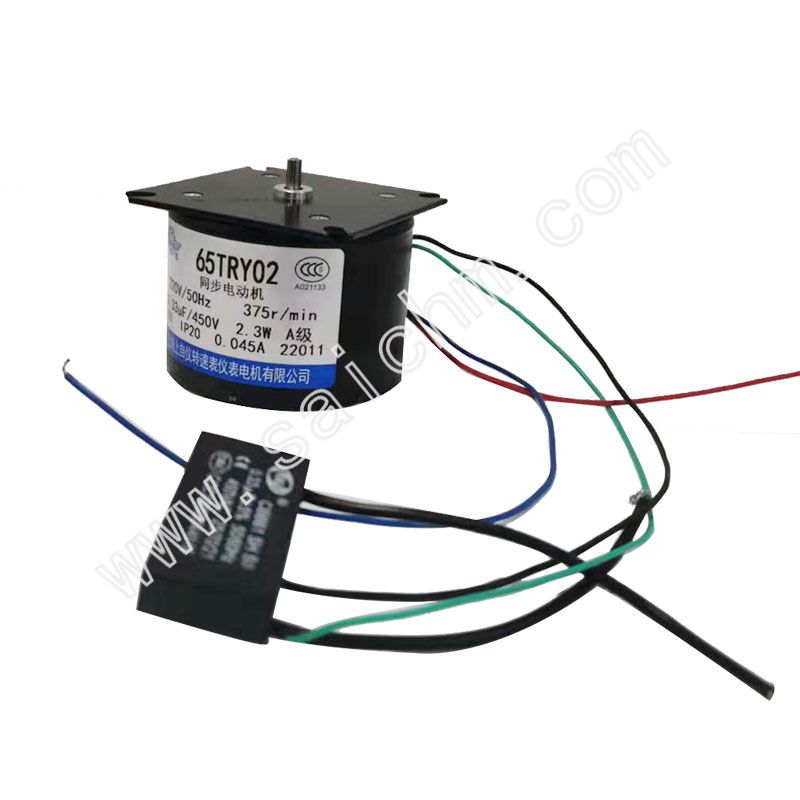

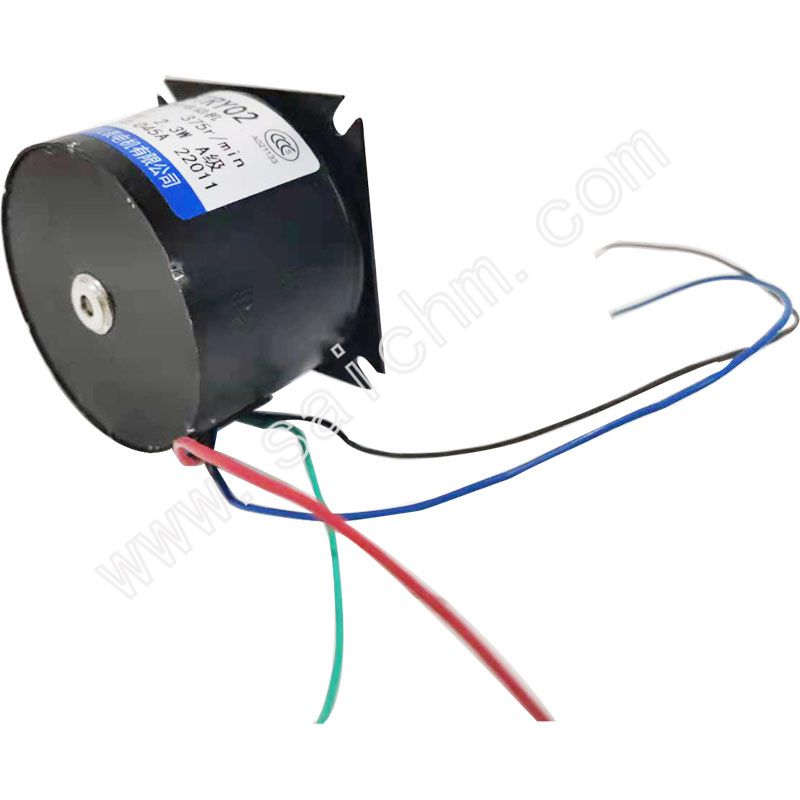

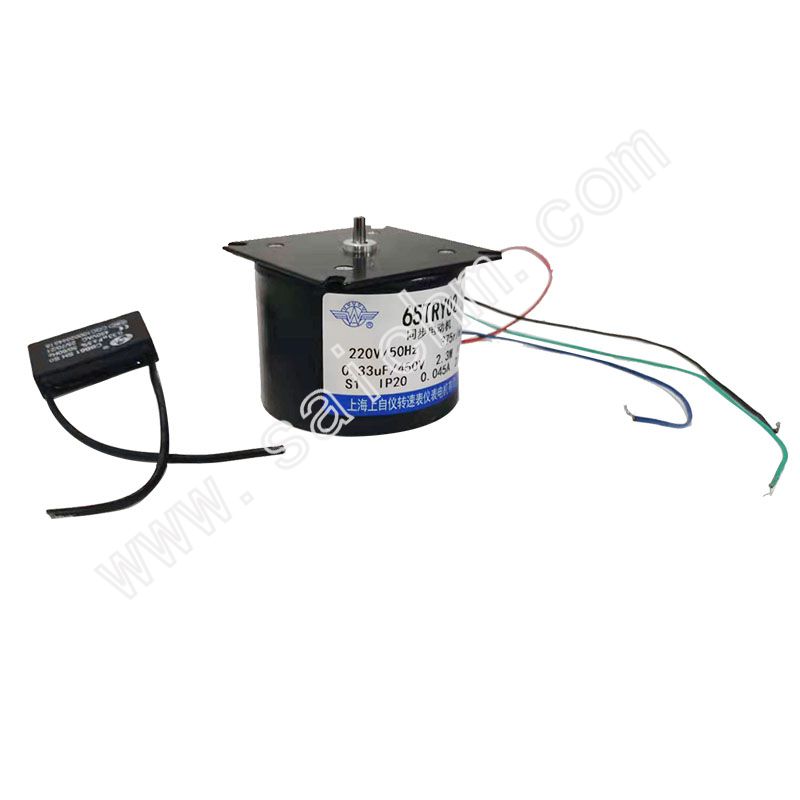

- 產品名稱：同步電動機
- 產品型號：65TRY02
- 產品銘牌：SAIC
- 生產廠商：上海上自儀轉速表儀表電機有限公司
- 銷售單位：連儀
- 所屬類別：產品中心 > 轉速儀表 > 磁電轉速表 >
-
一種爪極式永磁容分同步電動機，通過對電動機參數作特殊設計，即轉子外圓直徑為19.5～20.5毫米，電動機繞組匝數為10840～12512匝，四極片上的爪極長度都為6.5～8厘米，上述參數的相互配合，使電動機轉矩性能得到提高，擴大了電動機的使用范圍。另外電動機的極片可從機殼殼底和后端蓋上加工，通過機殼上的缺口，極片上的凸緣，繞組支架內壁上的槽對極片進行定位。這樣減輕了電動機重量，節省了材料，增加了機殼內的有效空間。
| 申請?zhí)?/td> | CN87211293 |
| 申請日 | 1987.10.19 |
| 名稱 | 爪極式永磁容分同步電動機 |
| 公開（公告）號 | CN87211293 |
| 公開（公告）日 | 1988.04.06 |
| 類別 | 電學 |
| 頒證日 | |
| 優先權 | |
| 申請（權） | 上海儀表電機廠 |
| 地址 | |
| 發明（設計）人 | |
| 國際申請 | |
| 國際公布 | |
| 進入日期 | |
| 代理機構 | 上海事務 |
| 代理人 | |
| 摘要 | |
| 一種爪極式永磁容分同步電動機，通過對電動機參數作特殊設計，即轉子外圓直徑為19.5～20.5毫米，電動機繞組匝數為10840～12512匝，四極片上的爪極長度都為6.5～8厘米，上述參數的相互配合，使電動機轉矩性能得到提高，擴大了電動機的使用范圍。另外電動機的極片可從機殼殼底和后端蓋上加工，通過機殼上的缺口，極片上的凸緣，繞組支架內壁上的槽對極片進行定位。這樣減輕了電動機重量，節省了材料，增加了機殼內的有效空間。 | |
| 主權項 | |
| 一種爪極式永磁容分同步電動機，包括機殼、用分相電容產生旋轉磁場的和第二兩個繞組以及分別用于繞繞組和第二繞組的繞組支架和第二繞組支架、溝通繞組產生的磁路的極片和第二級片，溝通第二繞組產生的磁路的第三極片和第四極片，在上述四極片上作磁極用的爪極、第二爪極、第三爪極和第四爪極，以及使極片定位的定位裝置、由轉軸、磁環及轉子支架組成的轉子，其特征在于：轉子外圓直徑為１９．５～２０．５ｍｍ，四極片上的爪極長度都為６．５～８ｃｍ，電機繞組匝數為１０８４０～１２５１２匝。 | |
