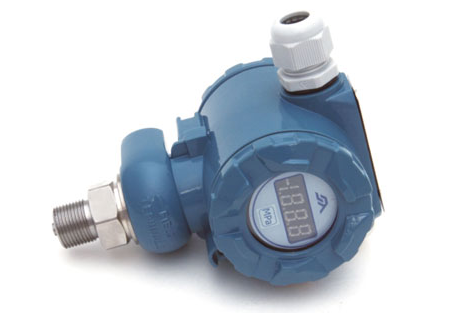

- 產品名稱：電容式遠傳差壓變送器
- 產品型號：SW1151/3051GP系列
- 產品銘牌：連儀
- 生產廠商：上海連儀儀器儀表廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海連儀儀器儀表廠 > 產品目錄 > 產品展示 > 壓力（差壓）變送器 >
-
SW1151/3051GP系列電容式遠傳差壓變送器產品描述
SW1151/3051GP遠傳差壓變送器為避免側介質直接與變送器的隔離膜片接觸提供了幾種可靠的測量方法，帶遠傳裝置的變送器適用于下列情況
1.需要將高溫介質與變送器隔離。
2.被測介質對變送器敏感元件有腐蝕作用。
3.懸浮液體或高黏度介質。
4.被測介質由于環境或流程溫度變化而固化或結晶。
5.更換被測介質需要嚴格凈化測量頭。
6. 測量頭須保持干凈。
SW1151/3051GP系列電容式遠傳差壓變送器產品描述
SW1151/3051GP遠傳差壓變送器為避免側介質直接與變送器的隔離膜片接觸提供了幾種可靠的測量方法，帶遠傳裝置的變送器適用于下列情況
1.需要將高溫介質與變送器隔離。
2.被測介質對變送器敏感元件有腐蝕作用。
3.懸浮液體或高黏度介質。
4.被測介質由于環境或流程溫度變化而固化或結晶。
5.更換被測介質需要嚴格凈化測量頭。
6. 測量頭須保持干凈。
1.需要將高溫介質與變送器隔離。
2.被測介質對變送器敏感元件有腐蝕作用。
3.懸浮液體或高黏度介質。
4.被測介質由于環境或流程溫度變化而固化或結晶。
5.更換被測介質需要嚴格凈化測量頭。
6. 測量頭須保持干凈。
測量范圍
量程代碼 | 量程 | 測量范圍 | |
zui小值 | zui大值 | ||
4 | 0.374KPa | 37.4KPa | -37.4～37.4KPa |
5 | 1.868KPa | 186.8KPa | -186.8～186.8KPa |
6 | 6.9KPa | 690KPa | -690～690KPa |
7 | 20.68KPa | 2068KPa | -2068～2068KPa |
8 | 68.9KPa | 6890KPa | -6890～6890KPa |
性能參數
輸出
模擬量：二線制4～20mADC
數字量：兩線制4～20mADC并疊加符合HART協議的過程變量數字信號
電源：供電電壓12.5～45VDC
負載限制：回路較大負載電阻Rmax取決于供電電壓。HART通訊要求負載電阻不低于250Ω，不高于600Ω
通訊距離：較大通訊距離為1.5Km，多站通訊較多可接15臺智能變送器
輸出顯示：四位制數字顯示，五位LCD液晶顯示，指針式。
防爆形式
本安型：ExiaIICT5;隔爆型。
零點遷移范圍：零點可隨意正遷移或負遷移，但不得使設定的測量范圍上下限和量程超出極限值
溫度范圍：-40～85℃（選用LCD指示表時為-20～70℃）
測量介質溫度：-40～104℃
遠程裝置灌充液
硅油：-29～+149℃ 惰性油：-18～+204℃
靜壓和單向超壓范圍：3.45KPa(絕壓)～13.78MPa
相對濕度：5～98%RH
啟動時間：5秒內啟動
容量變化量：小于0.16cm3
阻尼調整：時間常熟0.20～25秒
性能指標
性能指標
參考條件 | 在無遷移、毛細管長1.53m灌充硅油、316不銹鋼膜片的條件下 |
溫度影響 | 遠傳裝置（典型情況）一側有（毛細管1.53m的遠傳表遠傳裝置） |
扁平式 | 誤差小于0.62KPa/55℃,使用灌充硅油毛細管每增加1.53米 |
螺紋式和法蘭式 | 誤差小于1.99KPa/55℃,使用灌充硅油毛細管每增加1.53米誤差增加0.62KPa |
振動影響 | 在任何軸可經受頻率達200Hz的振動，引起的誤差為±0.05%URL |
電源影響 | 小于所調量程的0.005%/V |
負載影響 | 無負載影響 |
安裝位置影響 | 大致250Pa零點遷移，可通過校準消除，無量程效應 |
射頻干擾影響 | 在頻率30－1000MHz及較大場強10V/m的條件下，引起漂移為所調量程的±0.1% |
